螺旋分级机

螺旋分级机

『螺旋直径』:300mm-1500mm

『水槽长度』:3m-10m

『电机功率』:1.1KW-15KW

『应用领域』:该螺旋分级机广泛适用于选矿厂中与球磨机配成闭路重复。或用在重力选矿厂中来分级矿砂和细泥,及金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业。

『适应物料』:分级机主要有高堰式单螺旋和双螺旋、沉没式单螺旋分级机和双螺旋四种分级机。

免费获取报价在线产品咨询

在线留言

感谢您对河南佰辰机械的支持,如果您对我们的产品感兴趣,您可以通过在线咨询或者电话联系我们,我们的销售部门会尽快与您联系!热线电话:0371-86555 711 。您也可以选择在下面给我们留言,我们将热忱为您服务!

您的姓名:

联系方式:

您的需求信息:

与我们联系

您只需填写您的需求,用途,我们将会为个性化定制适合您的产品。

联系信息

公司热线: 0371-86555711

办公地址:中国·郑州·建设路秦岭路西元国际B座

厂区地址:中国·郑州·荥阳五龙工业聚集区310国道与庙王路交叉口向北300米路西
您也可以 在线咨询 佰辰客服

产品简介

螺旋分级机是选矿的设备之一,根据用户生产需求可以分为单螺旋分级机和双螺旋分级机。螺旋分级机借助固体颗粒的比重不同,因而在液体中沉淀的速度不同的原理,进行机械分级的一种设备。能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。螺旋分级机简称分级机。

设备优势

螺旋分级机具有结构简单、工作可靠、操作方便等特点。 主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。

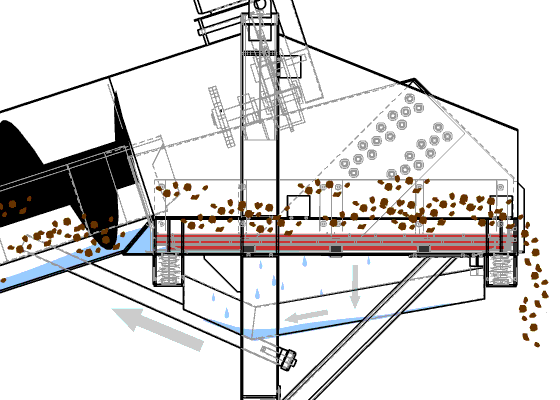

工作原理

螺旋分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。
由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。
该机底座采用槽钢,机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种。

技术参数

型号 螺旋直径(mm) 转速(r/min) 返砂量(t/h) 溢出量(t/h) 水槽倾斜度(°) 电机功率(kw)
FLG500 500 8-12.5 6-11 21 12-18 1.1
FLG750 750 6-10 11-24 65 12-18 3
FLG1000 1000 5-8 25-45 110 12-18 5.5
FLG1200 1200 4-6 50-80 155 12-18 7.5
FLG1500 1500 4-6 70-115 235 12-18 7.5
FLG1800 1800 2.5-6 100-190 310 12-18 11
FLG2000 2000 3.5-5.5 160-230 400 12-18 15
