产品简介

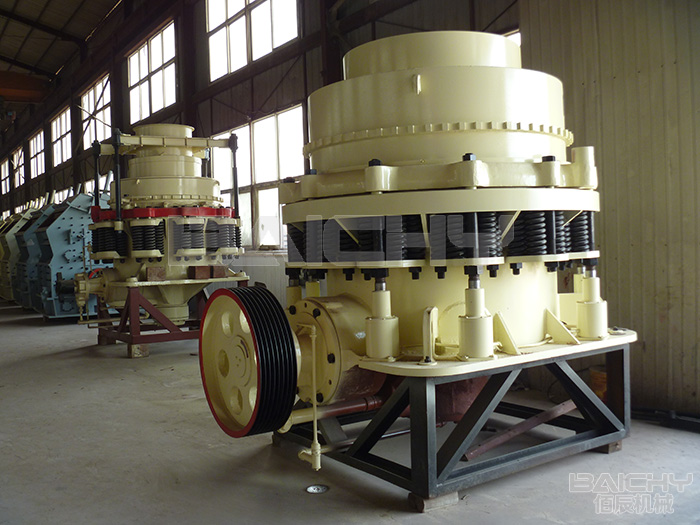

CS西蒙斯圆锥破碎机是我公司根据用户需求，基于层压破碎原理及多破少磨的概念设计研发的一种集高摆频、优化腔型、合理冲程于一体的现代高性能破碎机。佰辰西蒙斯圆锥破碎机具有结构可靠，生产效率高，调整方便，使用经济等特点。
设备优势
产品粒型好，生产能力强 采用层压破碎原理，改善了产品粒型，产品形状呈立方体。合理的偏心距、腔型和运动参数配合，大大提高了设备的生产能力和工作效率。 可靠性高 稳定性好 采用大直径主轴、重型化主机架以及稀油润滑自动控制系统，保证设备坚固耐用，运行可靠。过铁保护装置能够确保杂物通过破碎腔后，机器迅速恢复正常运转。 维修方便 易于操作 部件均能够从上部或侧面拆装；采用滑动轴承：相对于滚动轴承，它不仅具有较好承载性能，还经济、方便维修。 运营成本低 应用范围广 该机生产能力大，可靠性高，维修方便，运营成本低；可运用于各种高硬度物料和低硬度物料的粗碎和中细碎作业。层压破碎 出料粒型好 该机采用层压破碎原理，形成料层保护层，不仅有效降低磨耗，延长易损件使用寿命，还使产品中立方体所占比例明显提高，针片状石子减少粒级均匀。
工作原理

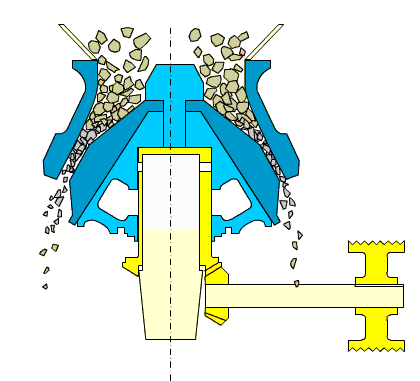

CS系列高效弹簧圆锥破碎机工作时，由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转，主轴在偏心轴套的迫动下做旋转摆动，使得破碎壁时而靠近时而远离轧臼壁，从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后，物料破碎至要求粒度，经下部排出。
技术参数
| 型号 | 腔型 | 破碎锥大端直径(mm) | 排矿口调整范围(mm) | 最大给料尺寸(mm) | 处理能力(t/h) | 电机功率(kw) | 外形尺寸(mm) |
|---|---|---|---|---|---|---|---|
| CC75 | 标准粗型 | 900(3') | 25-38 | 150 | 59-163 | 75 | 2450×1820×2100 |
| CF75 | 标准中型 | 900(3') | 13-38 | 85 | 45-91 | 75 | 2450×1820×2100 |
| CS75 | 标准细型 | 900(3') | 6-22 | 35 | 27-90 | 75 | 2450×1820×2100 |
| CC110 | 标准粗型 | 1200(4') | 15-50 | 180 | 110-250 | 110 | 2485×2050×2445 |
| CF110 | 标准中型 | 1200(4') | 10-38 | 130 | 80-180 | 110 | 2485×2050×2445 |
| CS110 | 标准细型 | 1200(4') | 10-31 | 90 | 63-140 | 110 | 2485×2050×2445 |
| CC160 | 标准粗型 | 1295(4 1/4') | 19-50 | 205 | 172-349 | 132 | 2885×2320×2855 |
| CF160 | 标准中型 | 1295(4 1/4') | 16-38 | 178 | 132-253 | 132 | 2885×2320×2855 |
| CS160 | 标准细型 | 1295(4 1/4') | 13-31 | 115 | 109-181 | 132 | 2885×2320×2855 |
| CC220 | 标准粗型 | 1400(4 1/2') | 30-60 | 235 | 210-530 | 220 | 3153×2358×2750 |
| CF220 | 标准中型 | 1400(4 1/2') | 22-45 | 180 | 180-475 | 220 | 3153×2358×2750 |
| CS220 | 标准细型 | 1400(4 1/2') | 19-40 | 100 | 130-260 | 220 | 3153×2358×2750 |
| CC250 | 标准粗型 | 1650(5 1/2') | 30-60 | 228 | 299-635 | 250 | 3410×2620×3350 |
| CF250 | 标准中型 | 1650(5 1/2') | 25-50 | 205 | 258-417 | 250 | 3410×2620×3350 |
| CS250 | 标准细型 | 1650(5 1/2') | 20-45 | 178 | 181-327 | 250 | 3410×2620×3350 |
| CC315 | 标准粗型 | 2135(7') | 31-64 | 314 | 1125-1814 | 400 | 4613×3302×4638 |
| CF315 | 标准中型 | 2135(7') | 25-51 | 284 | 862-1424 | 400 | 4613×3302×4638 |
| CS315 | 标准细型 | 2135(7') | 19-38 | 236 | 544-1034 | 400 | 4613×3302×4638 |
